ライナープレート立坑掘削を行うことでアンテナ柱の根入れ長を確保し、建柱を行いました。

今回は岩盤層に建柱するためオーガが使えず、ライナープレートによる施工となりました。

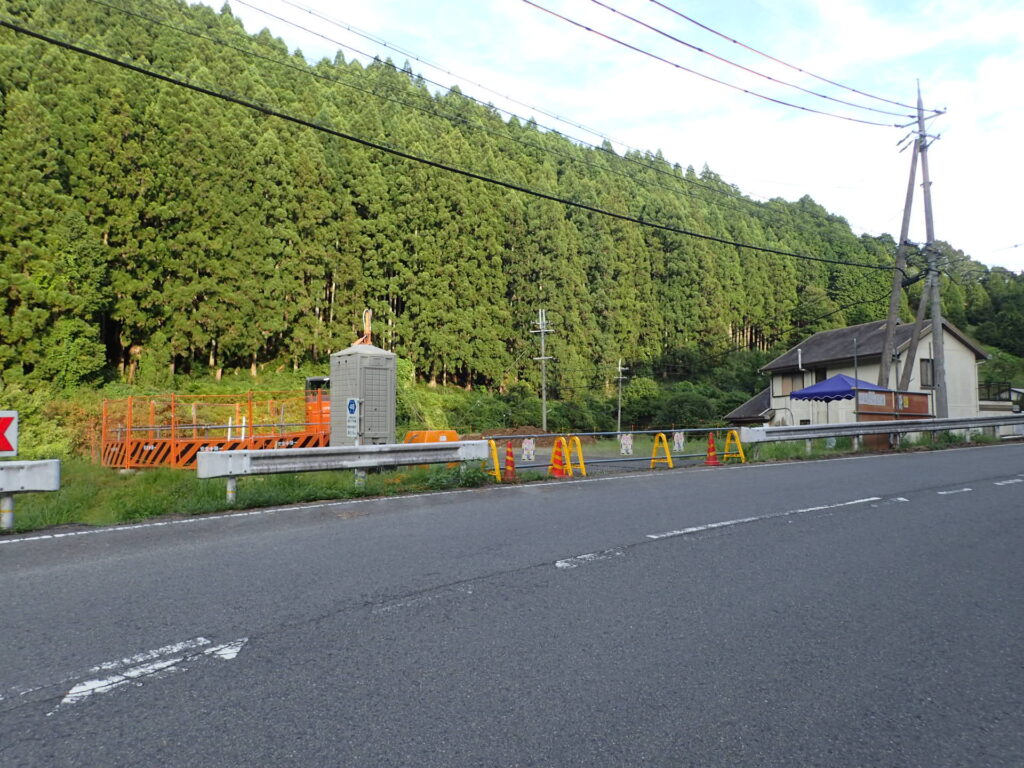

のどかな風景が広がる施工現場です。

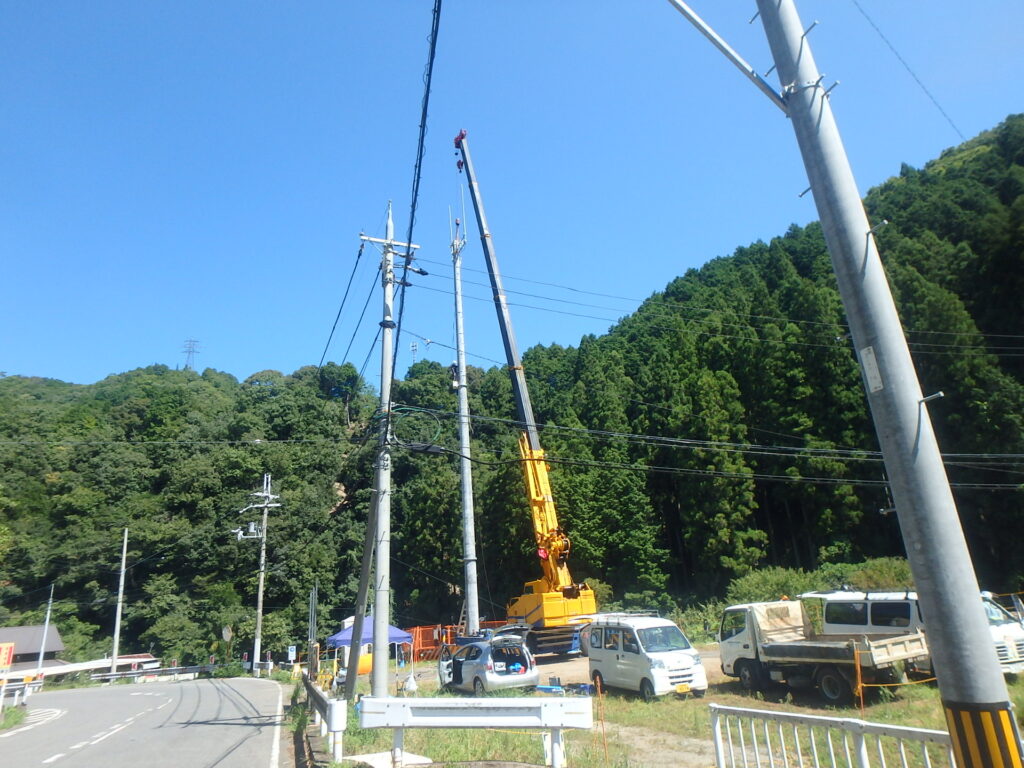

山中の電波状態を改善するためにアンテナ柱を建てます。

アンテナ柱が高いほど、太いほど根入れ長は深くなります。

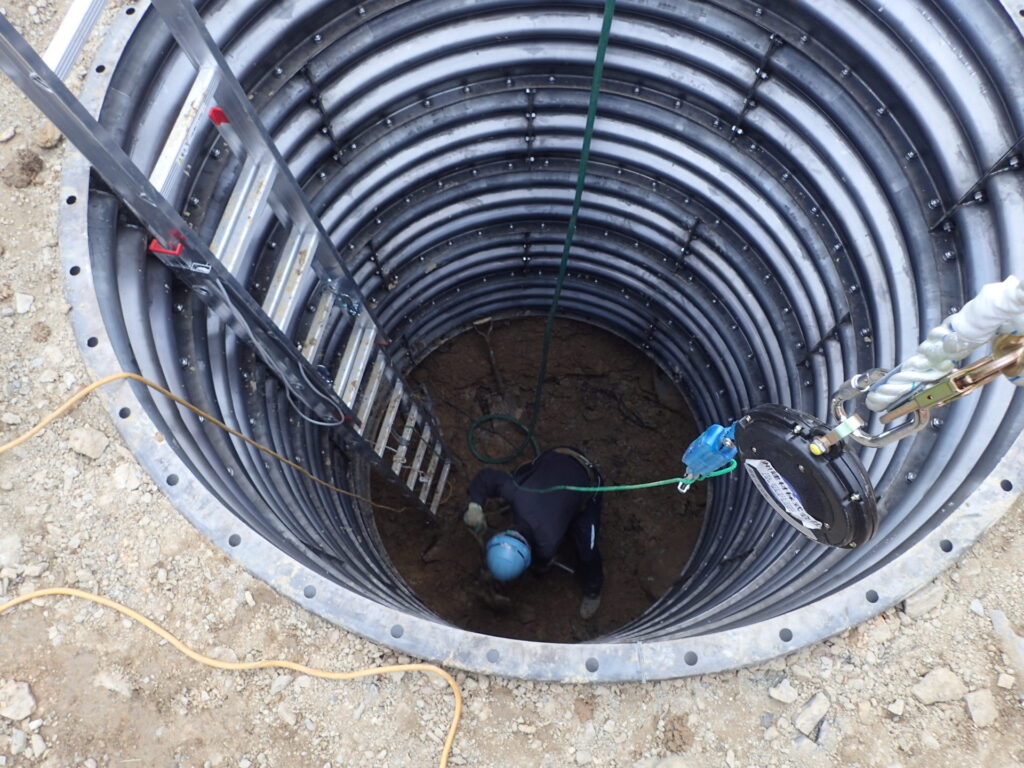

ライナープレート設置しながら掘削を進めます。

どんどん掘っていきます。

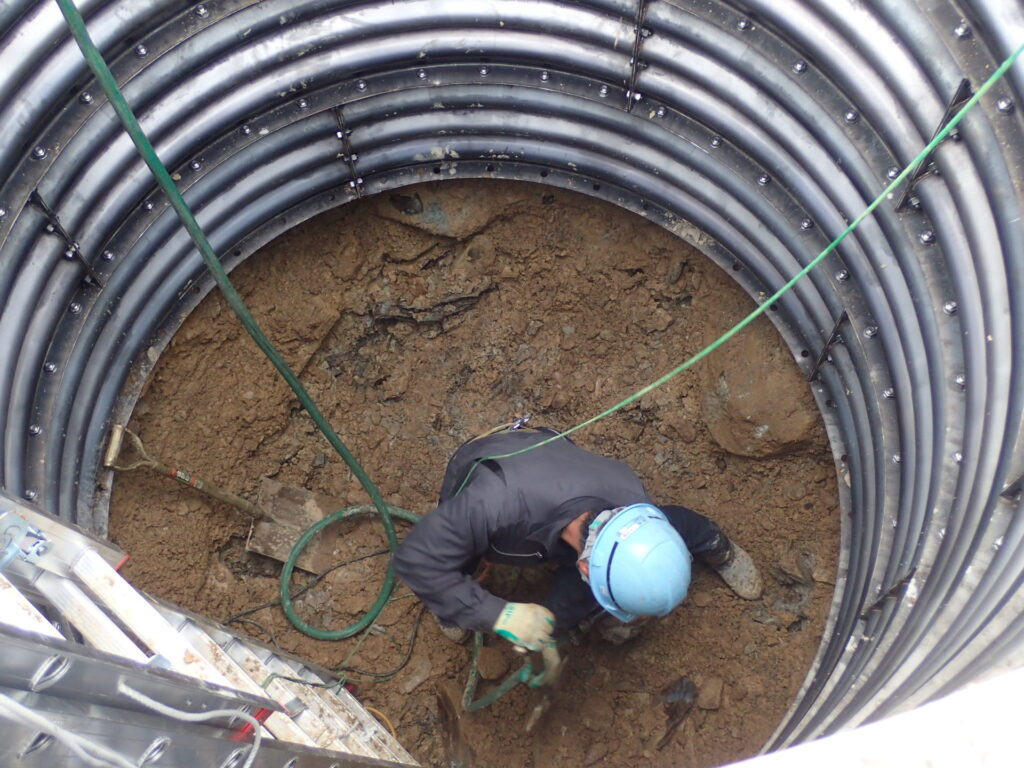

今回の底部は岩盤層で非常に掘りにくい状態でした。

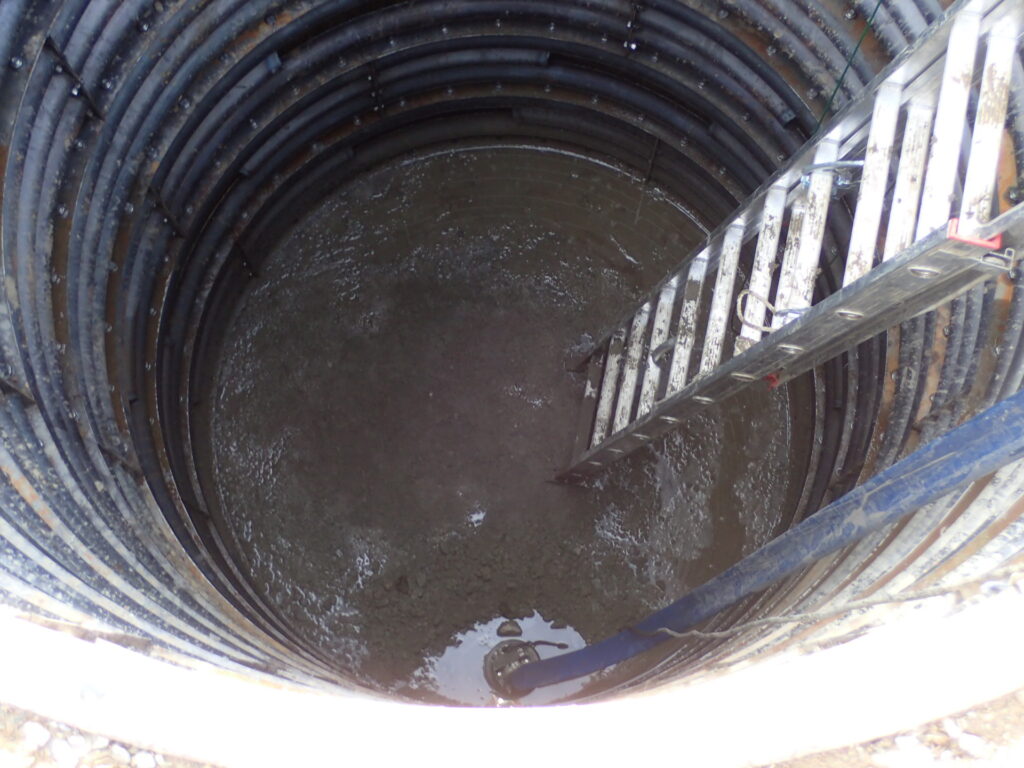

掘削終了後、ベースコンクリートを打設します。

今回はライナープレート7段、掘削深度３．５ｍでした。

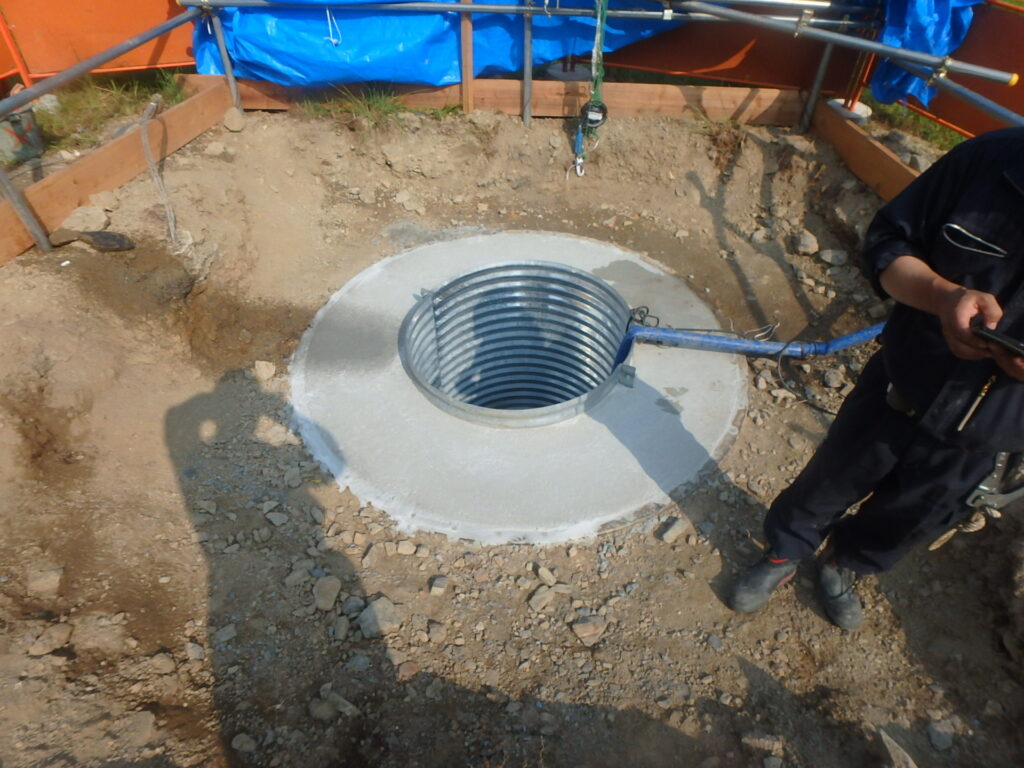

ライナープレートそのままでは口径が大きすぎてアンテナ柱を固定しにくいので、プレスト管を設置し、その間をコンクリートで固めて建柱準備完了です。

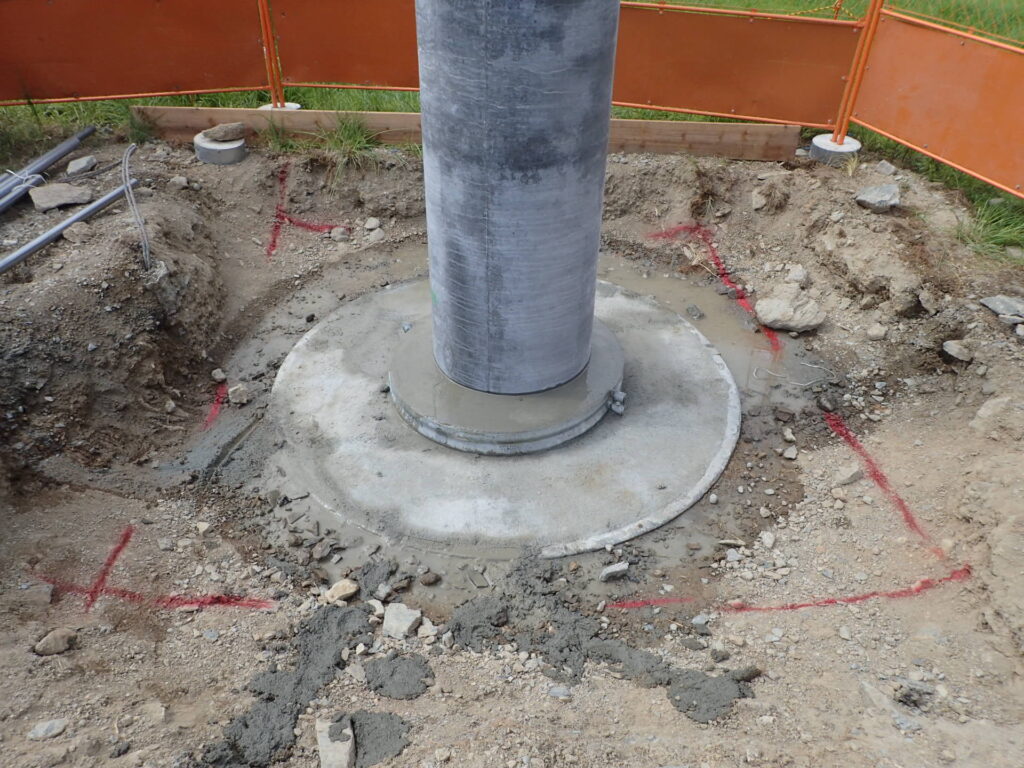

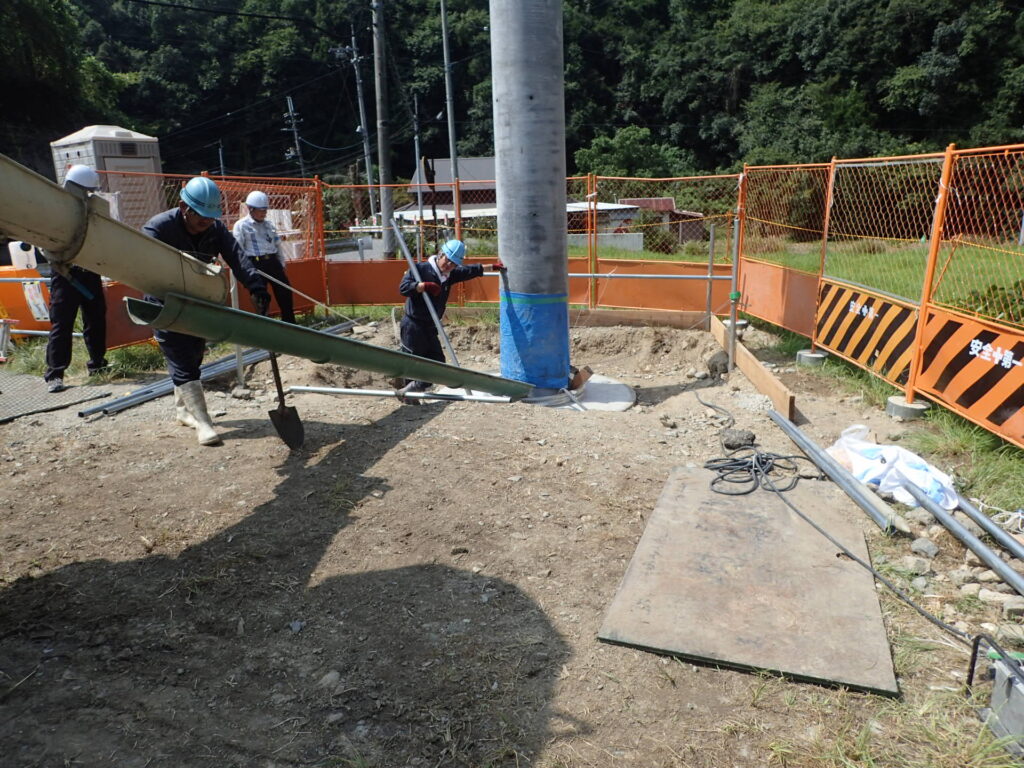

下部柱を建柱し、モルタルを充填して固定します。

上部柱建柱準備完了です。

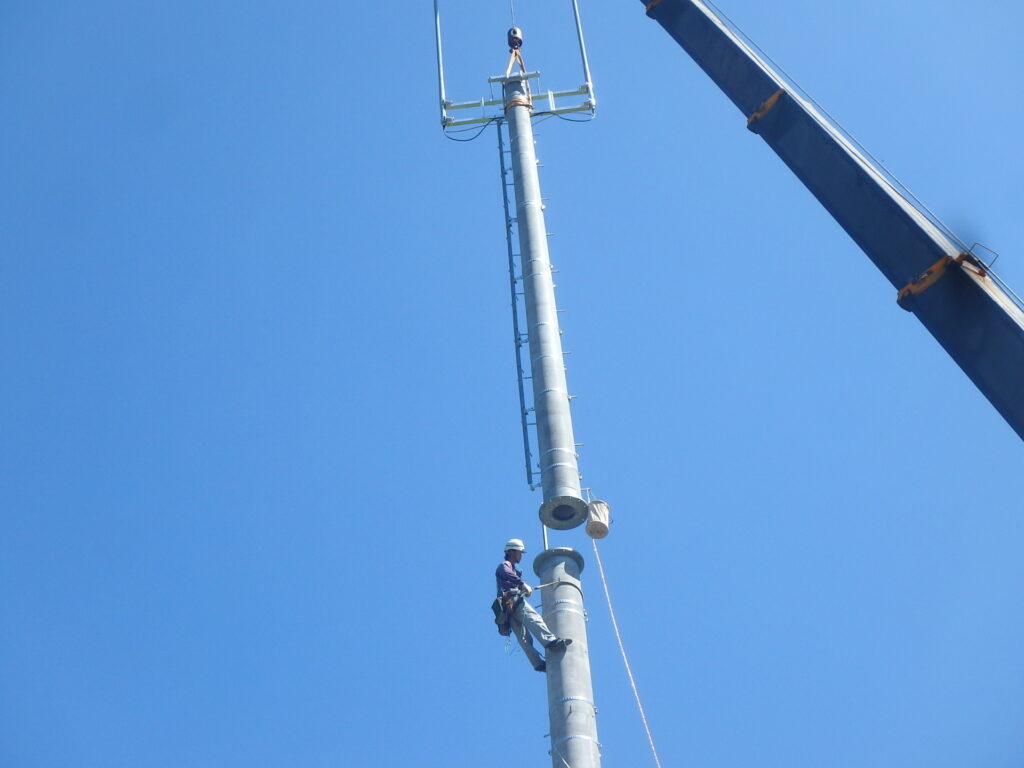

上部柱の建柱完了です。
